新聞動態國產J43W-16P法蘭針型閥

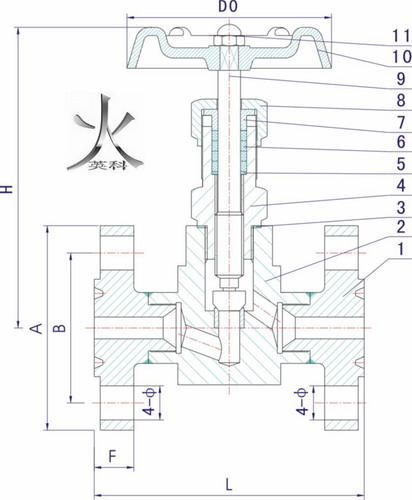

發布時間：2015-05-11 點擊次數：911次國產J43W-16P法蘭針型閥尺寸
|
ITEM NO.
|
公稱通徑 DN
Nominal bore
|
A
|
B
|
C
|
F
|
N-ø
|
L
|
H
|
D0
|
|
J43W/H
|
DN10
|
90
|
60
|
41
|
14
|
4-ø14
|
130
|
90
|
60
|
|
J43W/H
|
DN15
|
95
|
65
|
46
|
14
|
4-ø14
|
132
|
90
|
60
|
|
J43W/H
|
DN20
|
105
|
75
|
56
|
16
|
4-ø14
|
150
|
105
|
80
|
|
J43W/H
|
DN25
|
115
|
85
|
65
|
16
|
4-ø14
|
150
|
120
|
100
|
國產J43W-16P法蘭針型閥材質
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
法蘭 Flang
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE
|
|
4
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
5
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
6
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
7
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|

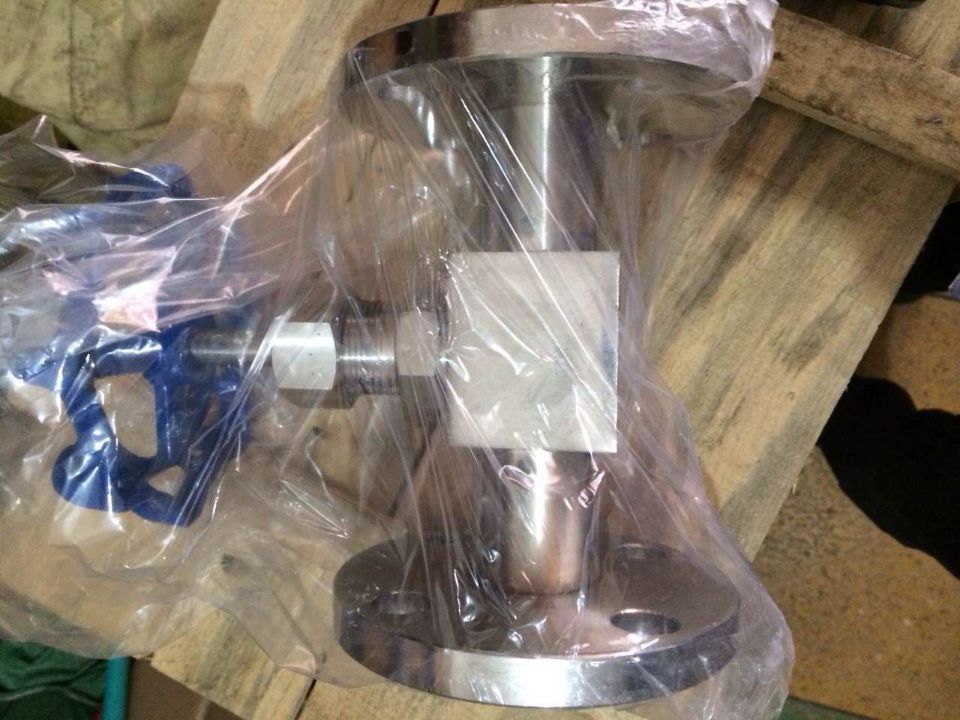

國產J43W-160P法蘭針型閥實物圖
