該閥是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。

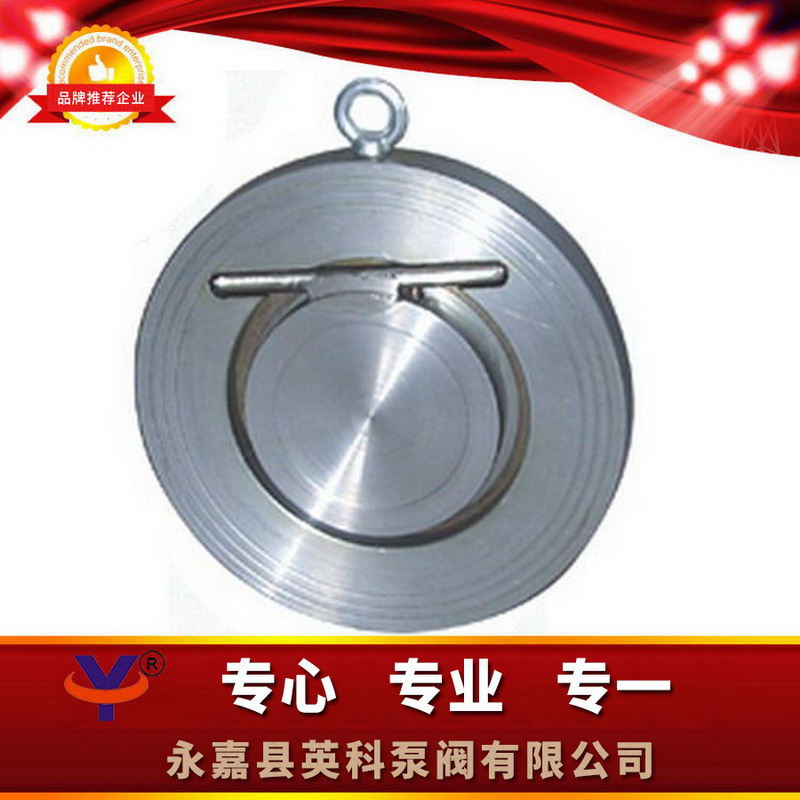

二、H74H對夾圓片式止回閥結構圖片：



三、H74H對夾圓片式止回閥主要技術參數：

型號	公稱通徑	試驗壓力		適用溫度		適用介質
		殼體	密封	硬密封	軟密封
H74H（X）-10	1.0	1.5	1.1	≤400℃	≤120℃最高 ≤250℃	油、水、酸碘等液體
H74H（X）-16	1.6	2.4	1.76
H74H（X）-25	2.5	3.75	2.75
H74H（X）-40	4.0	6.0	4.4





四、H74H對夾圓片式止回閥主要零件材料：




零件名稱	閥體、閥瓣	密封圈
材料	碳鋼、不銹鋼、銅	丁腈橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼





五、H74H對夾圓片式止回閥主要外形尺寸：



公稱通徑	D	L		D
		I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	283	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	613
600	482	70	90	698	737	734	750



注:（1）法蘭連接尺寸：按GB/T9113.1-2000標準。
     （2）I型用于流速穩定的工況;II型在I型的基礎上加彈簧裝置。

六、H74H對夾圓片式止回閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。





一、H74H對夾圓片式止回閥概述：

H74H對夾圓片式止回閥是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。

H74H對夾圓片式止回閥概述.棗陽市H74H止回閥、宜城市H74H對夾圓片式止回閥、鐘祥市H74H對夾圓片式止回閥、應城市H74H對夾圓片式止回閥、安陸市H74H對夾圓片式止回閥、漢川市H74H對夾圓片式止回閥
