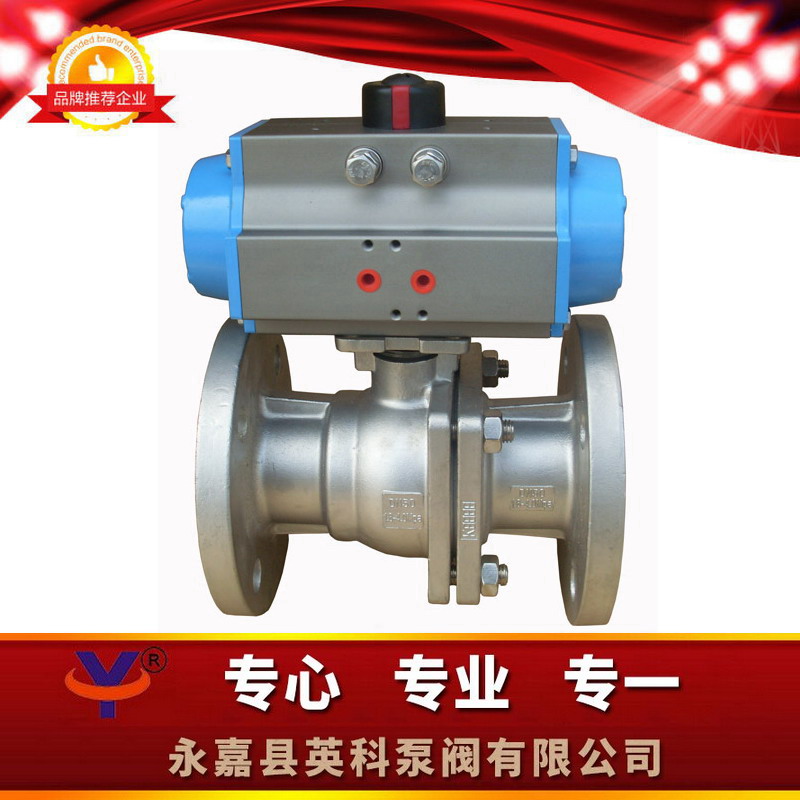

Q641F氣動法蘭球閥簡介

 氣動法蘭球閥的球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)，反之既呈現通孔，使介質通過。全通 徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭 連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。

Q641F氣動法蘭球閥技術參數

 【結構形式】：直通式
【連接方式】：法蘭、、螺紋、卡箍、快裝、焊接
【電壓范圍】：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
【溫度范圍】：PTFE：-30～180℃ PPL：-30～250℃
【氣動執行器】：雙作用、單作用
【氣動附件】：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
【電磁閥】：二位五通電磁閥、二位三通電磁閥以及防爆型線圈
【限位開關】：機械式回訊器APL210N、防爆式回訊器APL410N、感應接近式回訊器
【氣源壓力】：0.4~0.7MPa
【閥體材質】：304、316、WCB、UPVC
【閥板材質】：304、316、WCB、UPVC
【密封閥座】：PTFE、PPL、合金
【壓力等級】：1.6-6.4MPa
【公稱通徑】：DN15-DN300

Q641F氣動法蘭球閥尺寸

氣動法蘭球閥附件選項
回訊器：也叫限位開關APL210N APL310，遠程反饋開關信號(防爆)APL410N
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)PLVD5/2
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油YT-200
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料

永嘉縣英科泵閥有限公司

Q641F氣動法蘭球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)，反之既呈現通孔，使介質通過。
