產品展示D43H手柄式硬密封蝶閥
- 型 號:D43H
- 類 別:D43H手柄式硬密封蝶閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:2082
D43H手柄式硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。
一、D43H手柄式硬密封蝶閥用途:
本系列硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。
閥體材質:碳鋼、不銹鋼、鉻鉬釩鋼 。

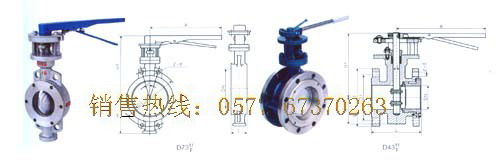

二、D43H手柄式硬密封蝶閥技術圖片:
三、D43H手柄式硬密封蝶閥主要性能參數
公稱通徑
|
DNmm
|
50-150
|
||
公稱壓力
|
PNMPa
|
1.0
|
1.6
|
2.5 |
試驗壓力PsMPa
|
強度試驗
|
1.5
|
2.4
|
3.75 |
密封試驗
|
1.1
|
1.76
|
2.75 | |
氣密封試驗
|
0.5-0.7MPa
|
|||
適用介質
|
水、油品、蒸氣、酸、減等
|
|||
適用溫度
|
-40℃-570℃
|
四、D43H手柄式硬密封蝶閥主要零部件材料:
名稱 |
材料 |
閥體 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
閥板 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
閥桿 |
2Cr13不銹鋼、鉻鉬釩鋼 |
密封圈 |
不銹鋼、聚四氟乙烯 |
填料 |
柔性石墨、聚四氟乙烯 |
五、D43HF手柄式硬密封蝶閥連接尺寸: 單位:mm
通徑 |
主要尺寸 |
1.0-1.6MPa |
2.5MPa |
|||||||||
mm |
lncb |
L |
H |
H1 |
D |
D1 |
A |
Z-φd |
D |
D1 |
A |
Z一φd |
50 |
2 |
108 |
75 |
192 |
165 |
125 |
275 |
4-18 |
165 |
125 |
275 |
4-18 |
65 |
21/2 |
112 |
93 |
218 |
185 |
145 |
275 |
4-18 |
185 |
145 |
275 |
8-18 |
80 |
3 |
114 |
110 |
230 |
200 |
160 |
275 |
8-18 |
200 |
160 |
275 |
8-18 |
100 |
4 |
127 |
140 |
240 |
220 |
180 |
275 |
8-18 |
235 |
190 |
275 |
8-22 |
125 |
5 |
140 |
175 |
290 |
250 |
210 |
362 |
8-18 |
270 |
220 |
362 |
8-26 |
150 |
6 |
140 |
180 |
310 |
285 |
240 |
362 |
8-22 |
300 |
250 |
362 |
8-26 |
六、D43HF手柄式硬密封蝶閥訂貨說明:
訂貨須知
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨密封形式⑩是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
D43H手柄式硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。 閥體材質:碳鋼、不銹鋼、鉻鉬釩鋼 。
信陽市D43H手柄式硬密封蝶閥、周口市D43H硬密封蝶閥、駐馬店D43H手柄式硬密封蝶閥、湖北D43H蝶閥、黃石市D43H手柄式硬密封蝶閥、十堰市D43H手柄式硬密封蝶閥、荊州市D43H蝶閥、宜昌市D43H手柄式硬密封蝶閥
【請客戶在下單或者購買之前】
【請先通過貿易通跟我們的業務員溝通或者來電咨詢】
(1)價格問題:價格以本公司實際報價為準!
(2)產品問題:所有商品我們公司在發貨之前都進行嚴格質檢,確保無任何問題才發貨!
(3)產品圖片:圖片均100%實物拍攝,但由于光線及顯示器等原因會有輕微的色差,請諒解
(4)產品屬性:下單之前或者購買之前請咨詢您需要的商品型號、規格尺寸等,以便確認您所買的產品和您所需的產品尺寸是否一樣.
