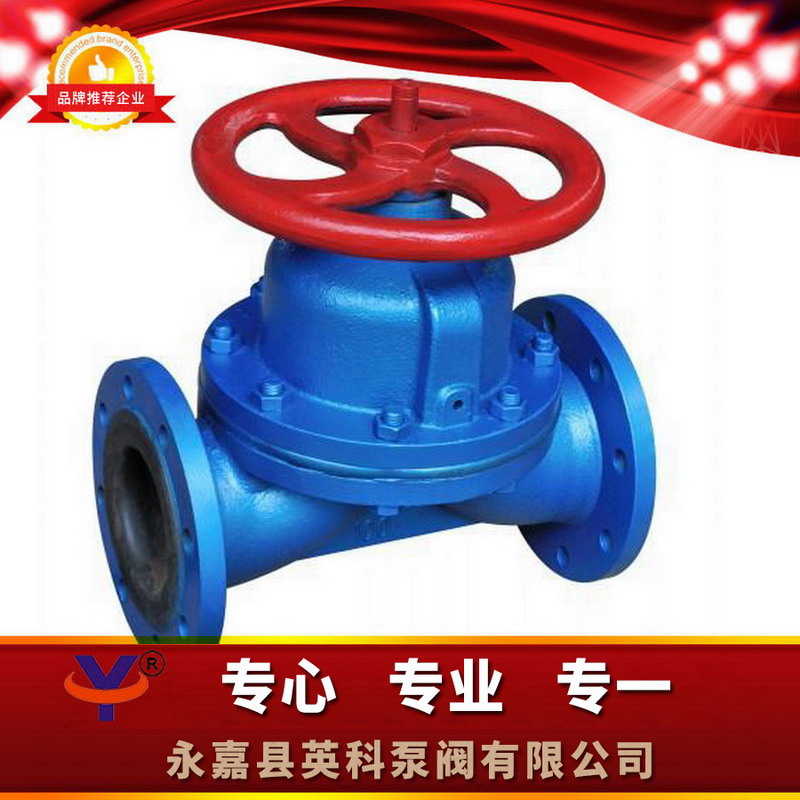

產品展示G41J襯膠隔膜閥
- 型 號：G41J
- 類 別：G41J襯膠隔膜閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：5402
G41J襯膠隔膜閥一種特殊形式的截?cái)嚅y,其啟閉件是一塊用軟質材料制成的隔膜,它將閥體內腔與閥蓋內隔開。
點擊放大一、G41J襯膠隔膜閥用途：
本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
二、G41J襯膠隔膜閥主要材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼 手輪：鑄鐵
三、G41J襯膠隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
四、G41J襯膠隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失?。?br />
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
五、G41J襯膠隔膜閥連接尺寸：
|
公稱通徑 |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
質量 |
|
15 |
1．5 |
1．0 |
125 |
95 |
65 |
4-14 |
2 |
105 |
116 |
120 |
4．5 |
|
20 |
135 |
105 |
75 |
4-14 |
2 |
117 |
128 |
120 |
4．5 |
||
|
25 |
145 |
115 |
85 |
4-14 |
2 |
121 |
135 |
120 |
5 |
||
|
32 |
160 |
140 |
100 |
4-18 |
2 |
132 |
150 |
120 |
7 |
||
|
40 |
180 |
150 |
110 |
4-18 |
3 |
156 |
176 |
140 |
9 |
||
|
50 |
210 |
165 |
125 |
4-18 |
3 |
169 |
195 |
140 |
12．5 |
||
|
65 |
250 |
185 |
145 |
4-18 |
3 |
200 |
236 |
200 |
19 |
||
|
80 |
300 |
200 |
160 |
4-18 |
3 |
216 |
256 |
200 |
25．5 |
||
|
100 |
350 |
220 |
180 |
8-18 |
3 |
270 |
322 |
280 |
40 |
||
|
125 |
400 |
250 |
210 |
8-18 |
3 |
315 |
380 |
320 |
62 |
||
|
150 |
460 |
285 |
240 |
8-22 |
3 |
378 |
458 |
320 |
80．5 |
||
|
200 |
0．6 |
0．4 |
570 |
340 |
295 |
8-22 |
4 |
518 |
638 |
400 |
146 |
|
250 |
680 |
395 |
350 |
12-22 |
4 |
583 |
720 |
500 |
240 |
||
|
300 |
790 |
445 |
400 |
12-22 |
4 |
698 |
778 |
500 |
334 |
||
|
350 |
900 |
505 |
460 |
16-22 |
4 |
723 |
883 |
500 |
371 |
||
|
400 |
0．25 |
1000 |
565 |
515 |
16-26 |
4 |
868 |
1078 |
640 |
584 |
六、G41J襯膠隔膜閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
